เสาเข็มเจาะ เขาเจาะกันอย่างไร EP.2

เสาเข็มเจาะ เขาเจาะกันอย่างไร EP.2

 เสาเข็มเจาะ เขาเจาะกันอย่างไร EP.2

               ในที่นี่จะกล่าวถึง เสาเข็มเจาะแบบระบบแห้ง  (Dry Process) ขาหยั่ง 3 ขา (TRIPOD) การทำเสาเข็มเจาะมีขั้นตอนดังนี้ หลังจากมีการติดตั้งอุปกรณ์ต่างๆเสร็จเป็นที่เรียบร้อยแล้ว

-วาล์วที่ต่อกับ เครื่องกว้านลม(Air Winch) ซึ่งเป็นเครื่องต้นกำลังในการเจาะ จะทำการดึงสลิงขึ้น



รูปแสดง การบังคับวาล์วในการดึงสลิงขึ้น-ลง

-สลิงจะยกลูกตุ้ม (Cylindrical Hammer) ให้สูงขึ้น




รูปแสดง การยกลูกตุ้ม

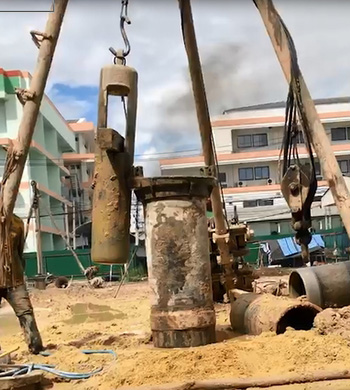

-ปล่อยลูกตุ้ม ลงมากระแทกกับข้อต่อของปลอกเหล็กชั่วคราว (ในการปล่อยนั้นจะปล่อยด้วยน้ำหนักของตัวมันเองและถูกยกขึ้นด้วยสลิงที่ต่อกับชุดเครื่องกว้านลม)




รูปแสดง ลูกตุ้มกระแทกกับข้อต่อของปลอกเหล็กชั่วคราว

-ทำการยกและปล่อยปล่อยลูกตุ้ม ลงมากระแทกกับข้อต่อของปลอกเหล็กชั่วคราว ไปเรื่อยๆ จนกระทั้งปลอกเหล็กชั่วคราวเหลือประมาณ 1 ฟุต
- นำลูกตุ้มออกจากปลอกเหล็กชั่วคราว
-เติมน้ำลงในหลุม





รูปแสดง การเติมน้ำลงในหลุม

-ย้ายสลิงที่ยกลูกตุ้มมาใส่กระเช้าตักดิน (Bucket)




รูปแสดง การติดตั้งกระเช้าตักดิน

-ดำเนินการนำเศษ หิน ดิน ทราย ที่เกิดจากการเจาะในหลุมเจาะขึ้นมาบนพื้นดิน (โดยการยกและปล่อยกระแทกเหมือนกับลูกตุ้ม)



รูปแสดง การนำเศษ หิน ดิน ทราย ขึ้นจากหลุมเจาะด้วยกระเช้าตักดิน


รูปแสดง การนำเศษ หิน ดิน ทราย ขึ้นจากหลุมเจาะด้วยกระเช้าตักดิน


รูปแสดง การนำเศษ หิน ดิน ทราย ขึ้นจากหลุมเจาะด้วยกระเช้าตักดิน


-ทำการถอดข้อต่อของปลอกเหล็กชั่วคราวออก



รูปแสดง การถอดข้อต่อของปลอกเหล็กชั่วคราวออก

-นำปลอกเหล็กชั่วคราวท่อนใหม่เข้าไปสวมเพิ่ม




รูปแสดง การสวมปลอกเหล็กชั่วคราวเพิ่ม


-นำข้อต่อของปลอกเหล็กชั่วคราวสวมกับปลอกเหล็กชั่วคราวท่อนใหม่



รูปแสดง การสวมข้อต่อของปลอกเหล็กชั่วคราวกลับ

-นำลูกตุ้มกลับเข้าไปกระแทกกับปลอกเหล็กชั่วคราวที่สวมเพิ่ม



รูปแสดง การใส่ลูกตุ้มกลับ

-ดำเนินการทำซ้ำกระบวนการเดิมจนถึงระดับความลึกที่ต้องการ


คลิปเกี่ยวกับ เสาเข็มเจาะแบบระบบแห้ง  (Dry Process) ขาหยั่ง 3 ขา (TRIPOD)




ที่มา https://www.youtube.com/watch?v=qgiILwun4_o
